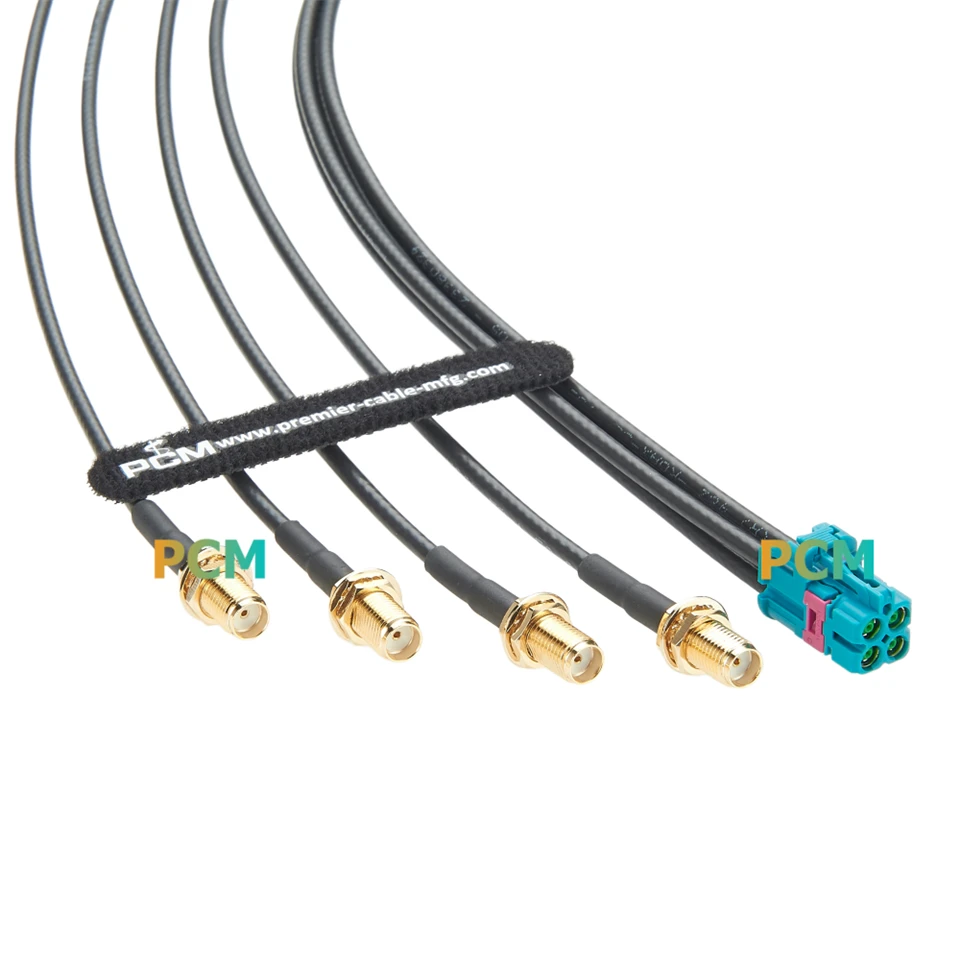

Quad TE MATE-AX na 4x kabel SMA

Quad TE MATE-AX To 4x SMA RF kabel je visoko{2}}učinkovit več-kanalni RF preskusni komplet, zasnovan za hkratno obdelavo več avtomobilskih signalov. PCM-ZC-0059 uporablja štirikanalni konektor Mini Fakra 1-2298721-9 serije TE MATE-AX-. Ta vmesnik združuje štiri neodvisne RF kanale v kompaktno ohišje, s čimer znatno prihrani prostor na strani avtomobilskega modula v primerjavi z uporabo štirih posameznih konektorjev in zagotavlja zaščito pred napakami.

Drugi konec se razveja v štiri neodvisne ženske konektorje SMA, kar omogoča neposredno povezavo z več instrumenti. Notranji štirje neodvisni koaksialni kabli z nizkimi-izgubami zagotavljajo izjemno nizek presluh in visoko izolacijo med kanali znotraj frekvenčnega območja DC-6 GHz. Ta konfiguracija »ena-do-štiri« je še posebej primerna za avtomobilske infotainment sisteme, več-antenske sprejemne module in scenarije, ki zahtevajo hkratno testiranje več RF poti (kot je LTE master/diversity, GNSS, V2X), kar znatno izboljša učinkovitost večkanalne kalibracije.
