Sklopi podaljškov Deutsch DT: Plug{0}}and-Ožičenje za težka okolja
Pred-sestavljeni podaljški DT04-do-DT06 od 2-pin do 12-pin. Zatesnjeno z IP67, 16AWG, pripravljeno za namestitev - ni potrebno rezanje, spajanje ali stiskanje na terenu. Zasnovan za LED delovne luči, senzorje, ECU sisteme, kmetijske stroje, gradbeno opremo in uporabo v ladjah.
- Podaljšek Deutsch DT je vnaprej sestavljena vtičnica DT04-na-snop vtičev DT06, ki razširi obstoječe povezave DT brez rezanja ali spajanja prvotnega ožičenja.
- Na voljo v 2-pinskih, 3-pinskih, 4-pinskih, 6-pinskih, 8-pinskih in 12-pinskih konfiguracijah z uporabo žice 16AWG za 13 A na kontakt pri 13,5 VDC.
- IP67-zatesnjeno pri spajanju, delovna temperatura od −55 stopinj do +125 stopinj, klinasta ključavnica-odporna na vibracije - primerna za avtomobilska, kmetijska, gradbena in morska okolja.
- Običajne uporabe: podaljšek delovne luči LED, ožičenje senzorjev/aktuatorjev, povezave vodila ECU in CAN, nadgradnja pasov kmetijskih in gradbenih strojev.
- Dolžine po meri (0,5 m do 10 m+), konfiguracije zatičev, oblikovani modeli in oznake OEM so na voljo z MOQ od 100 kosov.
definicija:Sklop podaljškovnega kabla Deutsch DT je tovarniško{0}}zaključen kabelski snop z vtičnico DT04 na enem koncu in vtičem DT06 na drugem, kar ustvarja inline zaprt podaljšek med dvema obstoječima vmesnikoma Deutsch DT.
📋 Vsebina
Kaj je kabelski podaljšek Deutsch DT?
Sklop podaljškov Deutsch DT je tovarniško-sestavljen kabelski snop, ki povezuje dva obstoječa vmesnika Deutsch DT. En konec nosi vtičnico DT04 (ohišje nožice); na drugem koncu je vtič DT06 (ohišje vtičnice). Pri spajanju ustvari zatesnjen podaljšek,-odporen na vibracije, brez kakršnih koli sprememb prvotnega pasu.
Namesto rezanja žice, odstranjevanja izolacije, stiskanja kontaktov velikosti 16 na terenu in upanja, da bo tesnilo obdržalo v sezoni blata, podaljšek plug-and- popolnoma odpravi te korake. Na podlagi naših povratnih informacij o proizvodnji terenske-zvite DT povezave predstavljajo pomemben delež vračil garancije v-kompletih za osvetlitev za terensko vožnjo - slaba globina zvijanja in poškodovana medfazna tesnila sta dva najpogostejša načina okvare.
Podaljški Deutsch DT se uporabljajo povsod, kjer je originalni kabelski snop prekratek ali je treba napravo prestaviti:
- Napajalni podaljšek za LED delovne luči in pomožno razsvetljavo
- Prenos signala za senzorje, aktuatorje in dajalnike hitrosti/položaja
- ECU, vodilo CAN in ožičenje komunikacijskega sistema vozila
- Vzdrževanje in naknadna ožičenja kmetijskih in gradbenih strojev
- Distribucija električne energije, odporna na morje,-za cest in industrijo
PCM-S-0717: 2P podaljšek

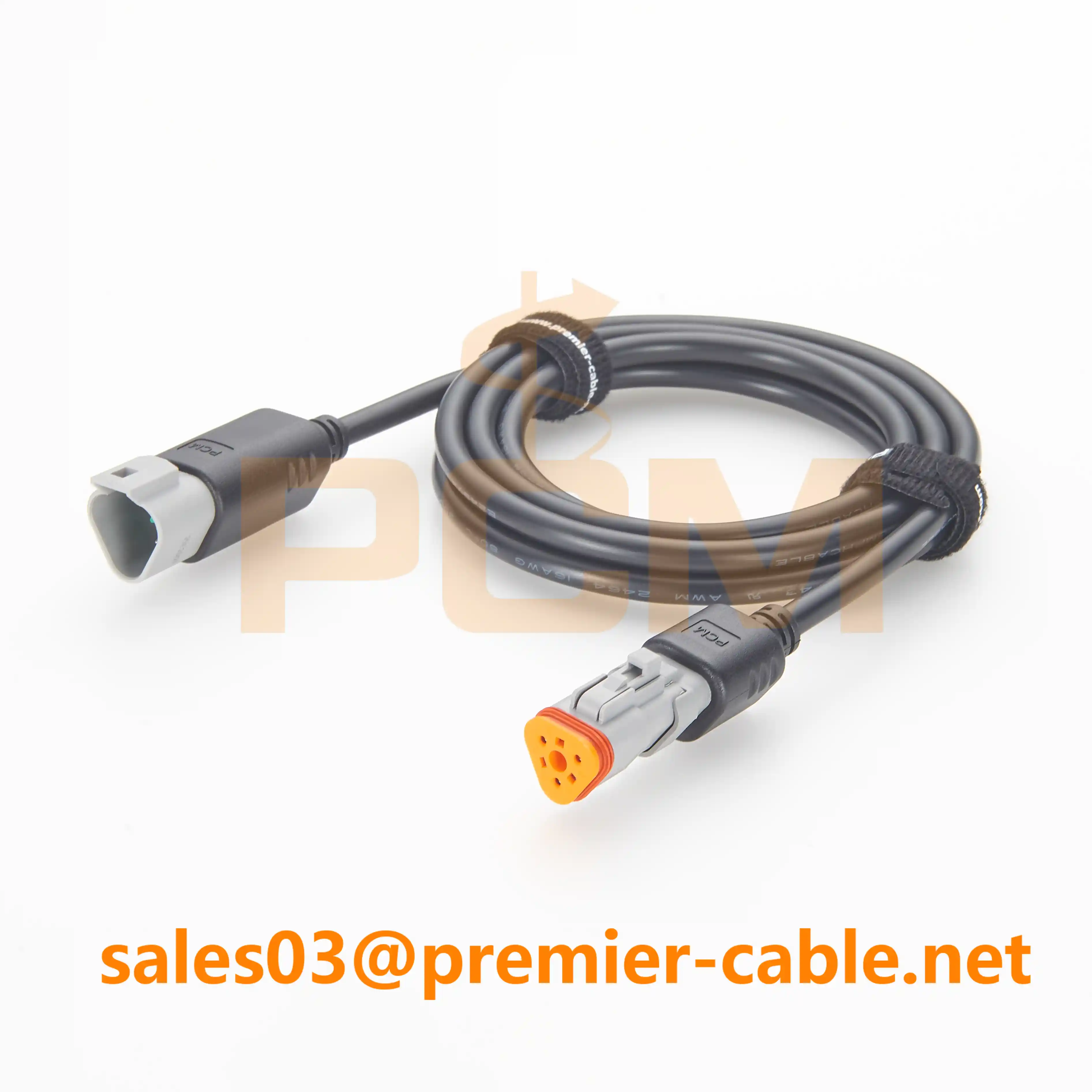

PCM-S-0718: 3P podaljšek
Deutsch DT podaljšek - Tehnične specifikacije
Vsi podaljški Deutsch DT v tej seriji so izdelani na platformi TE Connectivity Deutsch DT (prej Deutsch Engineered). Naslednje specifikacije veljajo za konektorski sistem in standardno konstrukcijo kabla.
| Parameter | Specifikacija |
|---|---|
| Serija priključkov | Deutsch DT (TE Connectivity) |
| Velikost kontakta | Velikost 16 (premer 1,6 mm) |
| Trenutna ocena | 13 A na kontakt (neprekinjeno, 23 stopinj) |
| Nazivna napetost | 13,5 VDC (sistem) / 500 VAC (dielektrična odpornost) |
| Merilo žice | Standard 16 AWG (združljiv s 14–20 AWG) |
| Ocena vodotesnosti | IP67 (spojeno stanje, po IEC 60529) |
| Delovna temperatura | −55 stopinj do +125 stopinj |
| Kontaktna odpornost | Začetno manj kot ali enako 5 mΩ |
| Paritveni cikli | 100+ ciklov (po specifikaciji TE Connectivity) |
| Odpornost na vibracije | Klinasti zaklep + medfazno tesnilo; izpolnjuje vibracijske profile SAE J1455 |
| Izolacijski material | Termoplastični najlon (polnjen s-steklom) |
| Tesnjenje | Silikonsko medfazno tesnilo + žično tesnilo na vsaki votlini |
| Pin konfiguracije | 2P, 3P, 4P, 6P, 8P, 12P |
| Standardna dolžina kabla | 1 m, 2 m (na voljo po meri 0,5–10 m) |
Tehnična opomba:Ocena 13 A velja pri 23 stopinjah okolja. Pri temperaturah v prostoru za motor +105 stopinj zmanjšajte na približno 7–8 A na kontakt. Vedno preverite trenutne zahteve glede na celotno krivuljo zmanjšanja moči TE Connectivity DT Series vPodatkovni list Deutsch DT.
PCM-S-0722: 12P podaljšek - polna 12-polna konfiguracija DT
Zakaj je ožičenje Plug{0}}and-Pomembno v težkih okoljih
V težkih okoljih okvaro ožičenja povzroči več kot le električna preobremenitev. Vdor vlage skozi nezatesnjene spoje, mikro-povzročene vibracije na slabo zavihanih kontaktih, onesnaženje s prahom v izpostavljenih votlinah in nedosledna kakovost namestitve na terenu prispevajo k prezgodnji odpovedi.
Vnaprej-sestavljen podaljšek Deutsch DT obravnava te načine napak v proizvodni fazi, namesto da bi jih prepustil terenskim tehnikom, ki delajo pod časovnim pritiskom:
- Kontrolirana kakovost stiskanja.Tovarniško stiskanje uporablja umerjene aplikatorje s preverjanjem vlečnega-testa (po specifikaciji TE Connectivity: večja ali enaka vlečni sili 80 N na kontaktih velikosti 16). Terenska ročna-orodja za stiskanje dajejo različne rezultate.
- Zaprto od 1. dne.Medfazna tesnila in žična tesnila so pred-nameščena in pregledana pred pošiljanjem. Po naših proizvodnih izkušnjah ima približno 1 od 8 pol-sestavljenih priključkov DT napačno nameščeno žično tesnilo, ki omogoča odvajanje vlage.
- Brez sprememb pasov.Originalni kabelski snop OEM ostane nedotaknjen. To ohranja garancijsko kritje in olajša prihodnje odpravljanje težav - odklopite razširitev, preizkusite obe strani neodvisno.
- Hitrejša namestitev.Kabel plug{0}}and-se namesti v manj kot 60 sekundah. Sestavljanje enega para konektorjev DT na terenu (odstranitev, stiskanje, vstavljanje, preverjanje, tesnjenje) običajno traja 8–15 minut, odvisno od števila nožic in izkušenj tehnika.

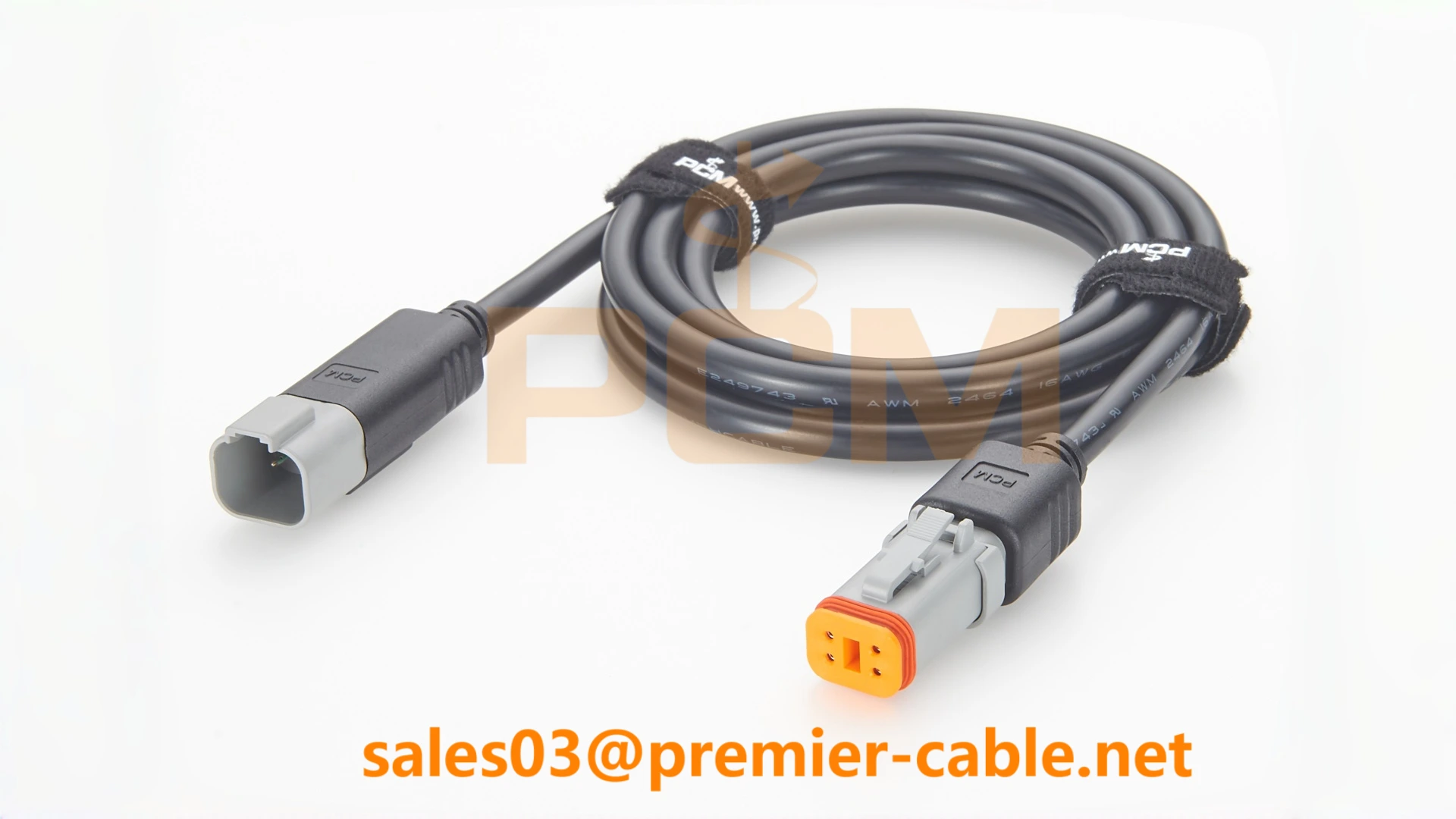

PCM-S-0719: 4P podaljšek - Tipičen izdelek za uporabo na terenu
⚠️ Pogosta napaka polja:Na kmetijskih strojih, ki delujejo v blatnih razmerah, lahko neustrezno zatesnjeni spoji DT s kapilarnim delovanjem odvajajo vlago 30–50 mm vzdolž žice. V eni sezoni oksidacija bakra poveča kontaktni upor dovolj, da povzroči občasno izpadanje senzorja. Tovarni-zatesnjen podaljšek odpravlja to napako.
Pogoste uporabe podaljškov Deutsch DT
Serijo Deutsch DT je prvotno zasnoval Deutsch Engineered (zdaj TE Connectivity) za težka-tovorna vozila in-avtocestne aplikacije. Podaljški so podedovali to robustnost in služijo petim primarnim kategorijam uporabe.
| Aplikacija | Tipično število pinov | Zakaj ustrezajo podaljški DT | Primer |
|---|---|---|---|
| LED delovne luči in pomožna razsvetljava | 2-polni, 4-polni | Luči so pogosto na strehi/odbijaču-nameščene daleč od kabelskega snopa stikal; zaprta povezava preživi pranje | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Senzorji in aktuatorji | 3-polni, 4-polni | Senzorji položaja, dajalniki hitrosti in solenoidi zahtevajo stabilno kontinuiteto signala pod vibracijami | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, vodilo CAN in krmilni moduli | 8-polni, 12-polni | Več{0}}vezne povezave za kabelski snop motorja, krmiljenje menjalnika in ožičenje komunikacijskega vodila | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Kmetijski in gradbeni stroji | 2–12 nožica (različno) | Popravilo na terenu, naknadna vgradnja in sezonska oprema, kjer mora originalni jermen ostati nedotaknjen | Celoten obseg PCM-S-0717 do PCM-S-0722 |
| Pomorstvo, terensko-in industrijsko | 2-polni, 6-polni | Solni sprej, potopitev, izpostavljenost UV-žarkom - Sistem zatesnjenih konektorjev IP67, zasnovan za trajno namestitev na prostem | PCM-S-0717 (2P), PCM-S-0720 (6P) |
LED delovne luči - Najpogostejši primer uporabe
LED delovne luči, svetlobne palice in pomožne svetilke predstavljajo več kot polovico naročil podaljškov Deutsch DT v naših proizvodnih evidencah. Razlog je preprost: luči so nameščene na fizičnih skrajnih točkah opreme (strešni nosilci, okvirji odbijačev, roke), tovarniški pas pa skoraj nikoli ne doseže.
2-polni podaljšek (PCM-S-0717) skrbi za preproste napajalne povezave do 13 A -, kar zadostuje za večino LED palic pod 150 W pri 12 V. Za sisteme razsvetljave z zatemnitvijo, bliskavico ali nadzorom barvne temperature 4-polni kabel (PCM-S-0719) prenaša napajanje in dve signalni liniji.

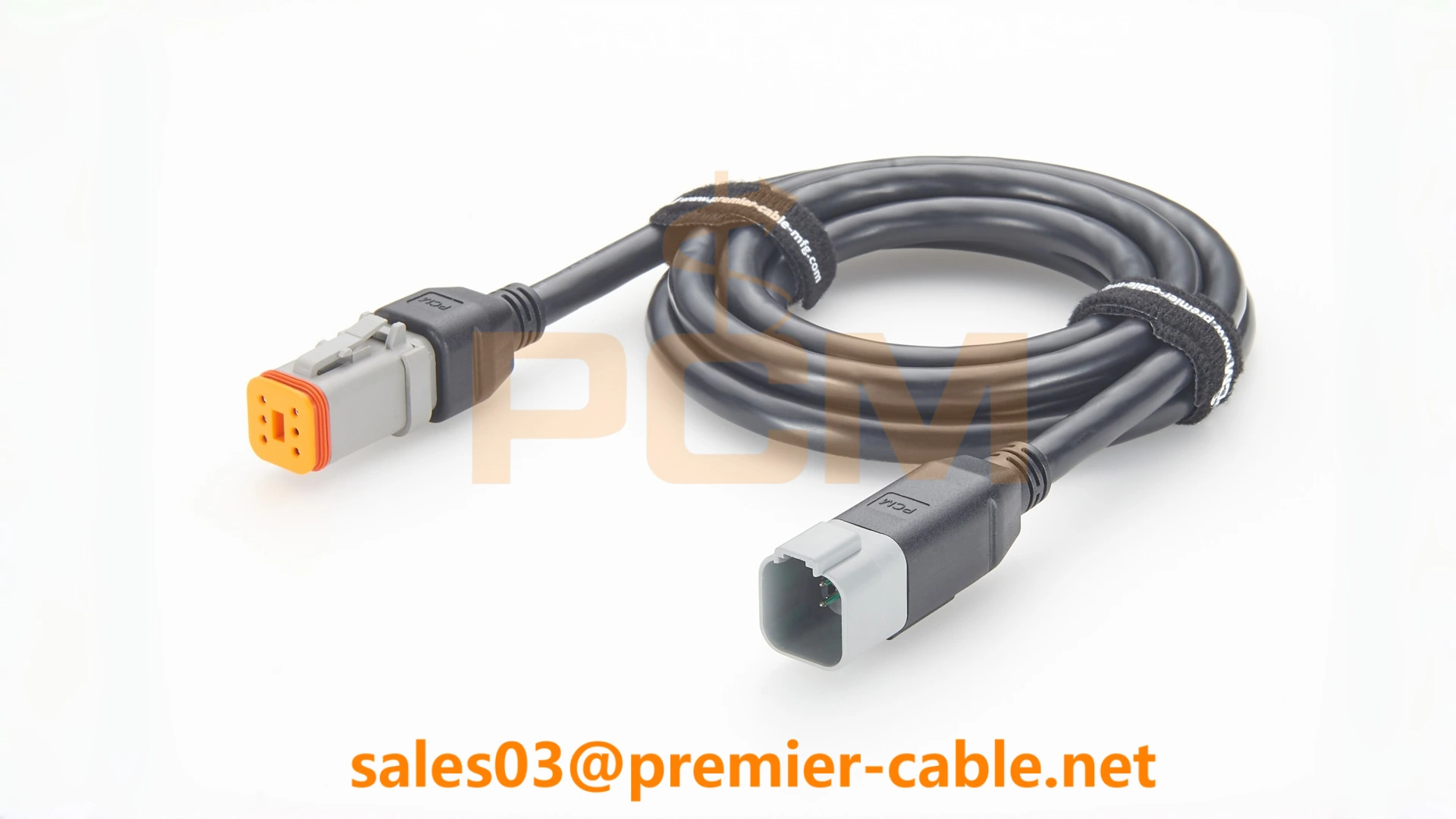

PCM-S-0720: 6P podaljšek - avtomobilizem in pomorstvo
ECU in vodilo CAN -, kjer sta najpomembnejša število pinov in razvod
Krmilne enote motorja, krmilniki menjalnika in vozlišča vodila CAN uporabljajo 8-polne in 12-polne DT priključke. V teh aplikacijah se mora zaporedje ožičenja (pinout) natančno ujemati z zasnovo sistema - ena zamenjava nožice lahko usmeri CAN-H na maso, kar lahko poškoduje IC oddajnika.
Za razširitve ECU z več- nožicami priporočamo, da kupci zagotovijo poseben diagram razporeditve zatičev ali navedejo številko dela priključka OEM (npr. DT04-8P z nožicami 1–2=CAN-H/L, 3–4=12V/GND, 5–8=analogni vhodi). Preverjanje pinout po meri je vključeno v naš proizvodni postopek QC.

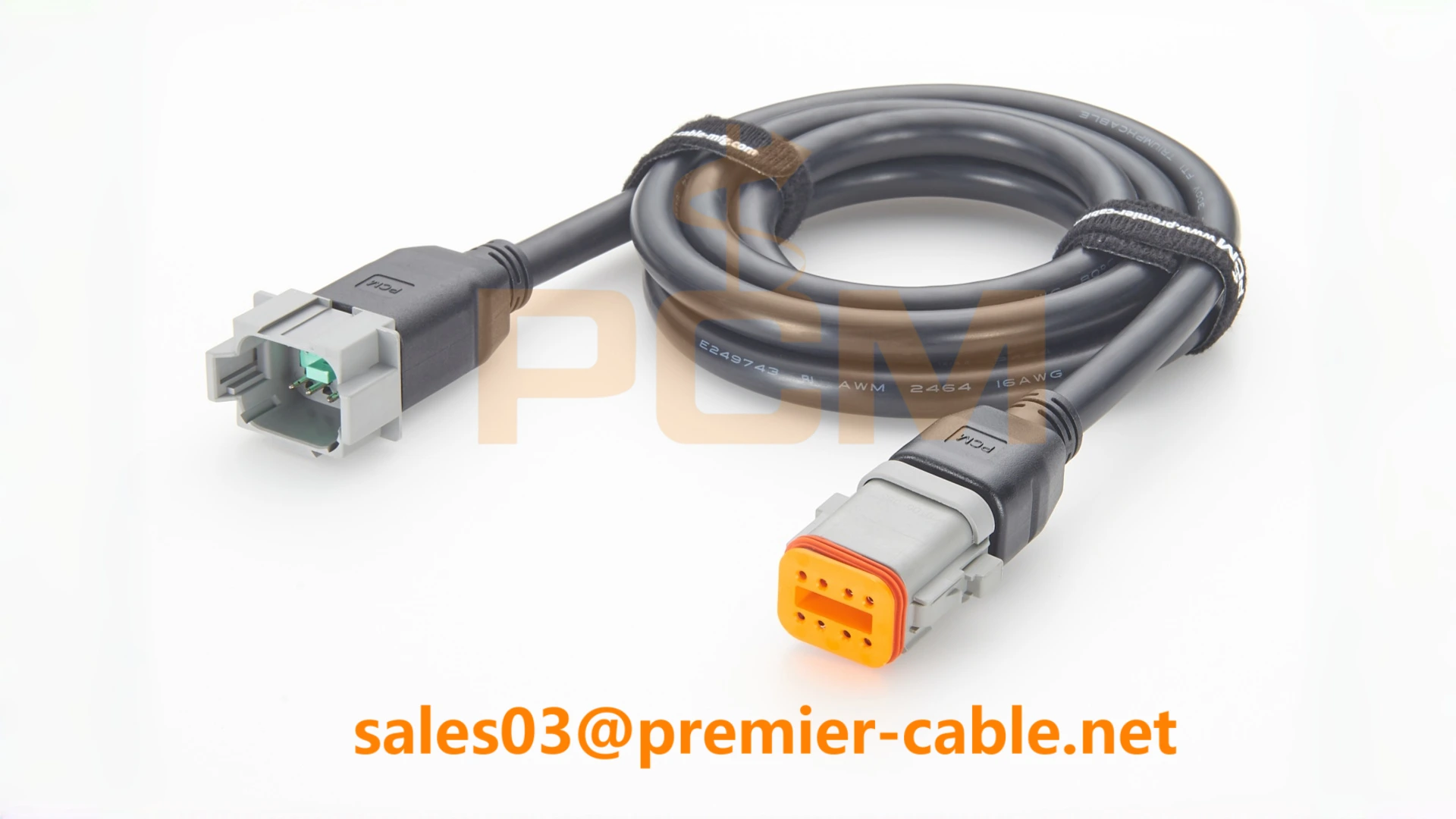

PCM-S-0721: 8P podaljšek kabla - ECU in kabelski snop motorja
Razpoložljive konfiguracije podaljškov Deutsch DT
Premier Cable dobavlja šest standardnih konfiguracij podaljškov Deutsch DT, ki pokrivajo celotno število pinov DT-. Vsi uporabljajo originalna ohišja TE Connectivity DT04/DT06 s tovarniško-zavihanimi kontakti velikosti 16 in silikonskimi žičnimi tesnili.
| Številka dela | Priključek A | Priključek B | Žica | Dolžina | Trenutni (na pin) | Tipične aplikacije |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | LED luči, podaljšek napajanja, nizko{0}}napetostni signal |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Senzorji, aktuatorji, napajalna + signalna napeljava |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | LED delovne luči, senzorji, krmilne naprave |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Avtomobilski, pomorski, LED sistemi, industrijski |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Kabelski snop motorja, ECU, menjalnik, senzorski sistemi |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, kmetijski stroji, krmilni moduli |
V večini nakupovalnih situacij je zahtevano število pinov že določeno s spojnim konektorjem opreme ali shemo ožičenja. Ključni dejavniki, ki jih morajo kupci potrditi, so: konfiguracija konektorja, dolžina kabla, premer žice, zaporedje priključkov in delovno okolje.
Poleg standardnih podaljškov ponuja Premier Cable tudi konfiguracije razdelilnika in Y-adapterja za aplikacije, ki zahtevajo-do-dva signala ali distribucijo električne energije prek vmesnika Deutsch DT:
PCM-S-0723: Adapter razdelilnika ena-na dva

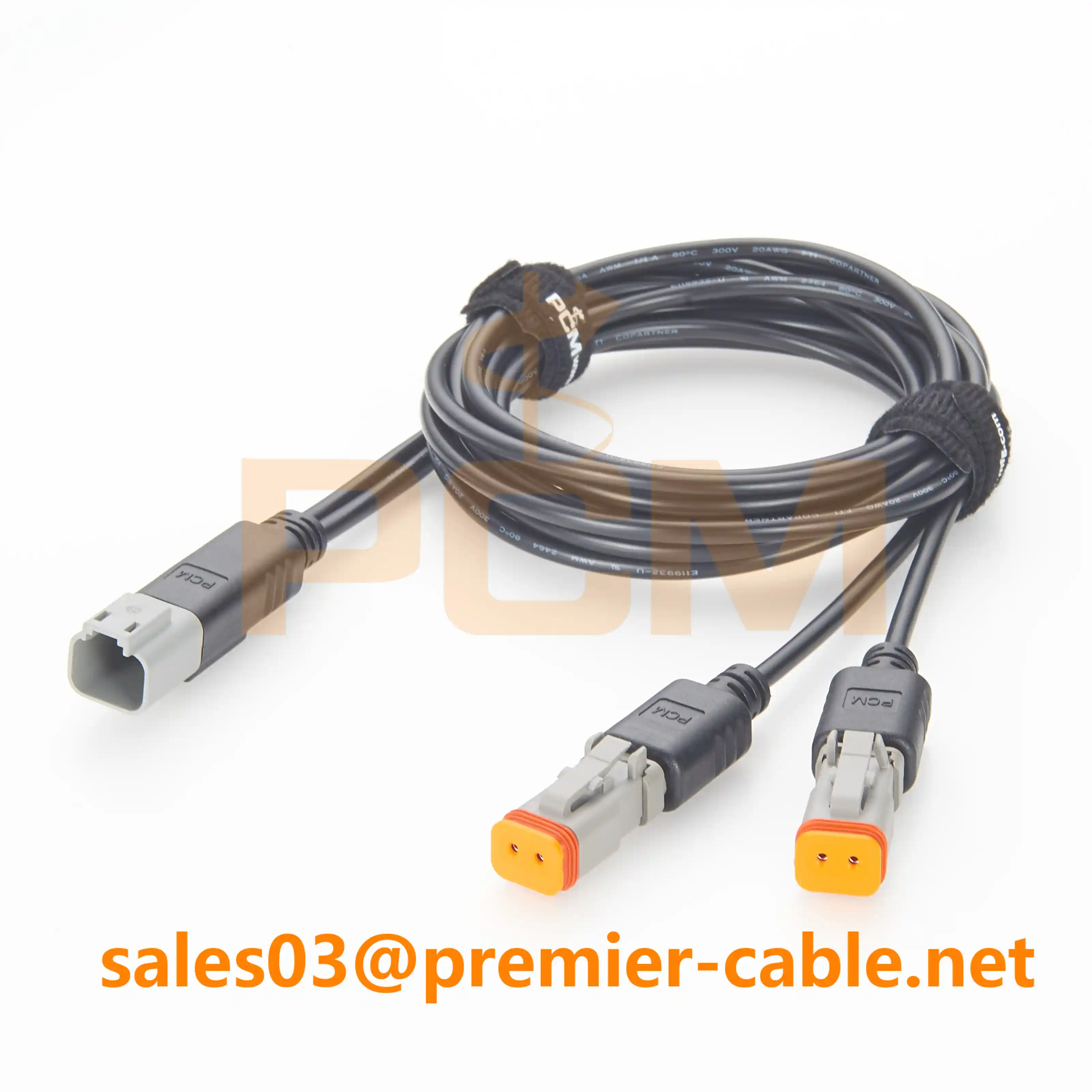

PCM-S-0724: En-do-dva Y-razdelilnika z vodniki
Deutsch DT podaljšek v primerjavi z rezanjem, spajanjem ali ponovnim{0}}stiskanjem
Ko je treba kabelski snop podaljšati, je alternativa kablu plug{0}}and-rezanje prvotne žice in ročno dodajanje dolžine. Ta primerjava povzema-kompromise glede na pogoje namestitve na terenu.
| Primerjalni predmet | Deutsch DT podaljšek | Rezanje, spajanje ali ponovno{0}}zvijanje |
|---|---|---|
| Čas namestitve | < 60 seconds (plug in) | 8–15 minut na povezavo |
| Originalni pas | Ohranjeno - brez sprememb | Trajno spremenjeno |
| Celovitost tesnila IP67 | Tovarni-preverjen pečat | Odvisno od tehnične namestitve tesnila |
| Kakovost stiskanja | Strojno-stiskano, poteg-testirano (več kot ali enako 80 N) | Spremenljivka - je odvisna od orodja in spretnosti |
| Odpornost na vibracije | Klinasto zaklepanje + dvojno tesnilo | Čelni spoj ali spajkalni spoj se lahko utrudi |
| Odpravljanje težav | Odklopite na stičišču, preizkusite vsako stran | Slediti je treba skozi spoj |
| Vpliv garancije | OEM pas nedotaknjen | Lahko razveljavi garancijo za pas |
| Ponovljivost (serija) | Vsak kabel enak | Kakovost se razlikuje od enote do enote |
| Cena na povezavo | Višji stroški materiala, nižji stroški dela | Nižji stroški materiala, višji stroški dela |
| Primerno za | Vzdrževanje na terenu, naknadna vgradnja, OEM kompleti, serijska proizvodnja | Enkratna-popravila, kjer podaljšek ni na voljo |
Za vzdrževanje na terenu, naknadno vgradnjo strojev, namestitev LED-razsvetljave, malo{0}}do-srednjeserijsko proizvodnjo in vse aplikacije, pri katerih je pomembna garancija na kabelski snop ali prihodnje servisiranje, je vnaprej-sestavljeni podaljšek Deutsch DT bolj praktična izbira. Ročno spajanje je sprejemljivo samo za enkratna-nujna popravila, kjer nadomestni kabel ni na voljo.
PCM-S-0725: 2P DT ženski na AMP moški
PCM-S-0726: 2P DT ženski na AMP ženski
Kaj morajo kupci potrditi pred naročilom
Zagotavljanje popolnih specifikacij med povpraševanjem skrajša preobrat ponudbe in se izogne ponavljanju vzorcev. Tukaj je sedem parametrov, ki določajo, ali deluje standardni kabel ali je potreben sklop po meri.
1. Konfiguracija konektorja
Potrdite točen tip ohišja: DT04-2P do DT06-2S, DT04-4P do DT06-4S, DT04-8P do DT06-8S ali DT04-12P do DT06-12S. Če parni konektor na vaši opremi ni standardni Deutsch DT, boste morda potrebovali hibridni ali adapterski kabel.
2. Dolžina kabla
Standardni dolžini sta 1 m in 2 m. Na voljo so dolžine po meri od 0,5 m do 10 m+. Za dolžine nad 5 m pri 16 AWG izračunajte padec napetosti: pri 13 A na 5 m (10 m celotnega tokokroga) je padec približno 0,65 V na 12 V sistemu - v toleranci za večino aplikacij osvetlitve in senzorjev, vendar preverite za toko-občutljiva vezja ECU.
3. Merilo žice
16 AWG je standard za kontaktni sistem velikosti DT 16 (ocenjeno 13 A pri 23 stopinjah). Možnosti vključujejo:
- 14 AWG:Večja tokovna moč (do 18 A), trši kabel, večji upogibni radij
- 18 AWG:Aplikacije-samo za Signal, bolj prilagodljive, nižje
- 20 AWG:Samo senzorji-nizkega toka (< 5 A), maximum flexibility
4. Pinout in zaporedje ožičenja
Standardni kabli uporabljajo ravno -ožičenje (nožica 1 na nožico 1, nožica 2 na nožico 2 itd.). Če vaša aplikacija zahteva navzkrižno ali prilagojeno zaporedje ožičenja, priskrbite tabelo ožičenja ali si oglejte diagram ožičenja opreme.
5. Okoljske zahteve
Standardni konektorji Deutsch DT so ocenjeni kot IP67, ko so povezani. Za aplikacije, ki zahtevajo potopitev več kot 1 m ali dolgotrajno izpostavljenost izpiranju, navedite prelite konce konektorjev, ki zagotavljajo stopnjo tesnjenja IP68/IP69K-na vhodu kabla.
6. Kabelska konstrukcija
- Preliti ali sestavljeni konci konektorjev (-ki jih je mogoče servisirati na terenu).
- PVC proti PUR proti TPE plašču (UV odpornost, prožnost, kemična odpornost)
- Valovita statve, pleteni rokav ali zaščita pred -toplotnim skrčenjem
- Označevanje kablov, barvno kodiranje ali oznake po meri
Pogosto zastavljena vprašanja
Kakšna je ocena IP podaljška Deutsch DT?
Konektorski sistem Deutsch DT ima oceno IP67, ko je popolnoma spojen, kar pomeni, da vzdrži začasno potopitev v vodo do globine 1 m za 30 minut v skladu z IEC 60529. Prelite različice lahko dosežejo ocene IP68/IP69K za dolgotrajno potopitev ali uporabo pod visokim-tlakom.
Ali lahko za ožičenje vodila CAN uporabim podaljšek DT?
Da. 8-pinski in 12-pinski podaljški Deutsch DT (PCM-S-0721, PCM-S-0722) podpirajo povezave CAN Bus. Zagotovite, da se pinout natančno ujema z vašimi CAN-H, CAN-L, močjo in ozemljitvijo. Pri naročanju navedite diagram zatičev, da se izognete napakam pri prenosu.
Kolikšen največji tok lahko prenese kabel 16AWG DT?
Vsak kontakt velikosti 16 ima neprekinjeno oceno 13 A pri 23 stopinjah okolja. Pri povišanih temperaturah (+105 stopinj) zmanjšajte tok na približno 7–8 A. Za aplikacije z večjim tokom je mogoče določiti žico 14 AWG, čeprav kontaktna ocena ostaja omejevalni faktor pri 13 A na nožico.
Kako izberem med 2-pinsko in 12-pinsko konfiguracijo?
Število nožic določa vaš obstoječi konektor opreme ali shema ožičenja. Enostavna napajalna vezja LED uporabljajo 2-pin. Senzorji z močjo, signalom in ozemljitvijo uporabljajo 3-polne. ECU in CAN Bus sistemi z več vezji uporabljajo 8-pin ali 12-pin. Uskladite z obstoječim parnim konektorjem na vaši opremi.
Potrebujete podaljšek Deutsch DT za svoj projekt?
- 2-polni do 12-polni podaljški DT04/DT06 na zalogi
- IP67 zatesnjeno, 16AWG, tovarniško-zavihano in potegnjeno-testirano
- Na voljo so dolžine po meri, zatiči in preoblikovane možnosti
- IPC/WHMA-A-620 standard izdelave razreda 2
- Skupne cene za OEM in programe vzdrževanja voznega parka
Izvor Deutsch DT Extension Cables
Premier Cableizdeluje sklope podaljškov Deutsch DT za LED razsvetljavo, ožičenje senzorjev, priključke ECU, kmetijske stroje in pomorske aplikacije. Na voljo so standardne 2-pinske do 12-pinske konfiguracije in sestavi po meri.
