Adapterji za pritrditev na ploščo z dvojnimi-vrati USB in HDMI za prostor{1}}omejene krmilne omare in plošče HMI
Dvojni-adapterji za pritrditev na ploščo združujejo dva vmesnika-USB-A, USB-C ali HDMI-v en kompakten modul. En izrez namesto dveh. Manj strojne obdelave, čistejša postavitev, hitrejša montaža. Ta priročnik pokriva pet običajnih kombinacij, kako jih določiti in kaj potrditi pred naročilom.
- Adapterji za pritrditev na ploščo z dvojnimi- vrati združujejo dva vmesnika v en modul, pri čemer je namesto dveh potreben samo en izrez na plošči.
- Odpravlja vrzel, ki je običajno potrebna med dvema ločenima izrezoma z eno-pristaniščem, s čimer se obnovi uporabna površina plošče.
- Pet pogostih kombinacij: dvojni USB-A, dvojni USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Primerno za nadzorne omare, plošče HMI, industrijske osebne računalnike, kioske in opremo OEM z omejeno površino sprednje plošče.
- Za ponudbo navedite: kombinacijo vrat, mere izreza plošče, debelino plošče, dolžino kabla in različico USB/HDMI.
definicija:Adapter za pritrditev na ploščo z dvojnimi-priključki je en sam modul, ki združuje dva zunanja vmesnika (USB, USB-C ali HDMI) v eno ohišje-namestitve na ploščo, kar inženirjem omogoča, da zagotovijo dve priključni točki prek enega položaja izreza na nadzorni omari ali plošči opreme.
📋 Vsebina
Težava: prostor na sprednji plošči je fiksen, zahteve vmesnika pa ne
Nadzorne omare in plošče HMI imajo fiksno območje sprednje plošče. Ko so nameščeni zaslon, gumbi, zaustavitev v sili, indikatorske lučke in kabelske uvodnice, je preostali prostor za zunanje servisne priključke pogosto omejen na majhen pas ali vogal.
Medtem pa sodobna industrijska oprema vedno bolj potrebuje več zunanjih vmesnikov v istem servisnem območju. Sistem HMI bo med konfiguracijo morda potreboval HDMI za zunanji monitor in USB za tipkovnico. Nadzorna omarica bo morda potrebovala USB-A za starejša orodja za vzdrževanje in USB-C za novejše prenosne računalnike. Testni instrument morda potrebuje dve vrati USB za hkratno beleženje podatkov in posodobitev vdelane programske opreme.
Ko vsak vmesnik uporablja ločen adapter z enimi-vrati, je rezultat več izrezov, več položajev za namestitev in natrpana postavitev plošče. Za opremo, proizvedeno v serijah, to tudi pomnoži stroške obdelave, montaže in QC.

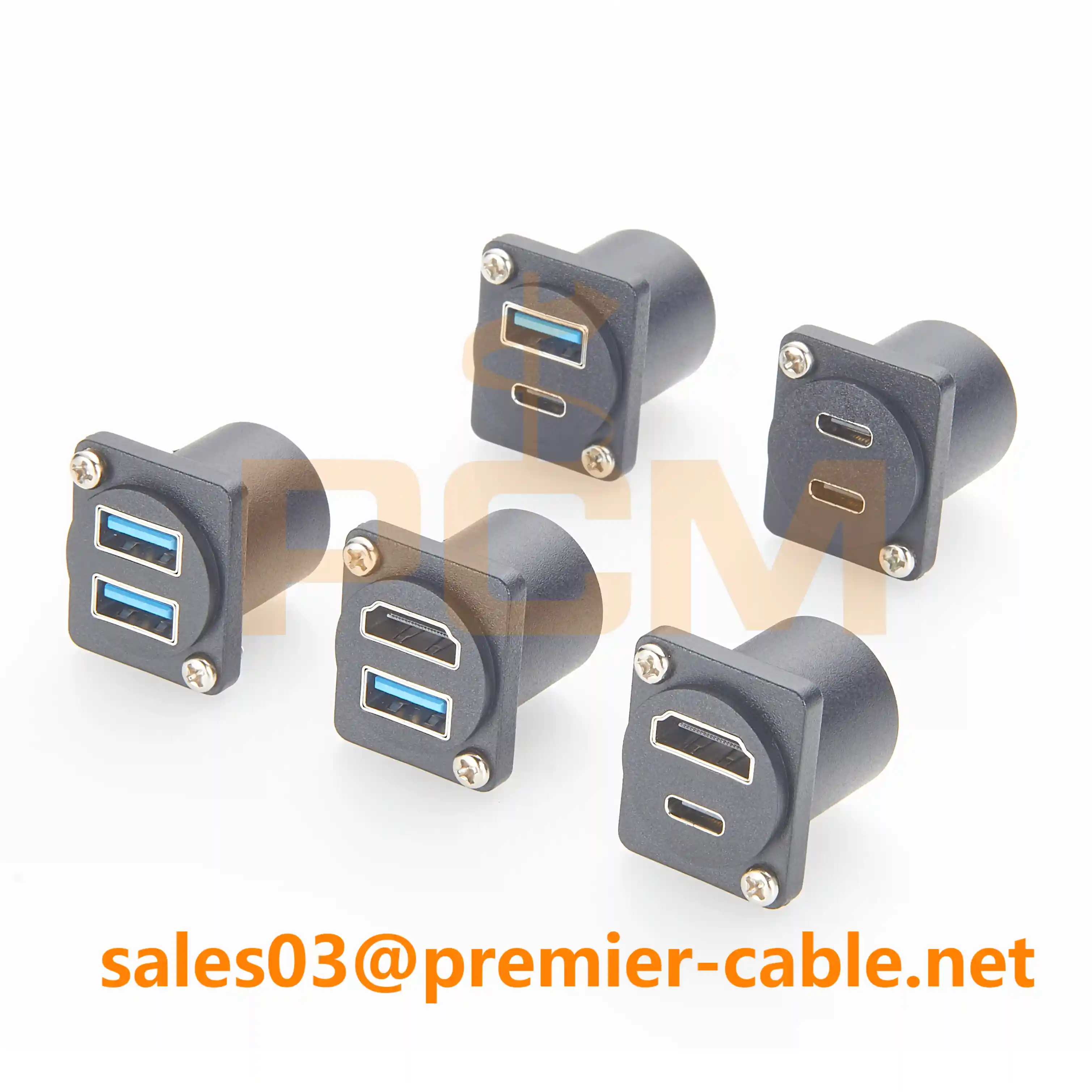

Zbirka adapterjev za pritrditev na ploščo USB in HDMI

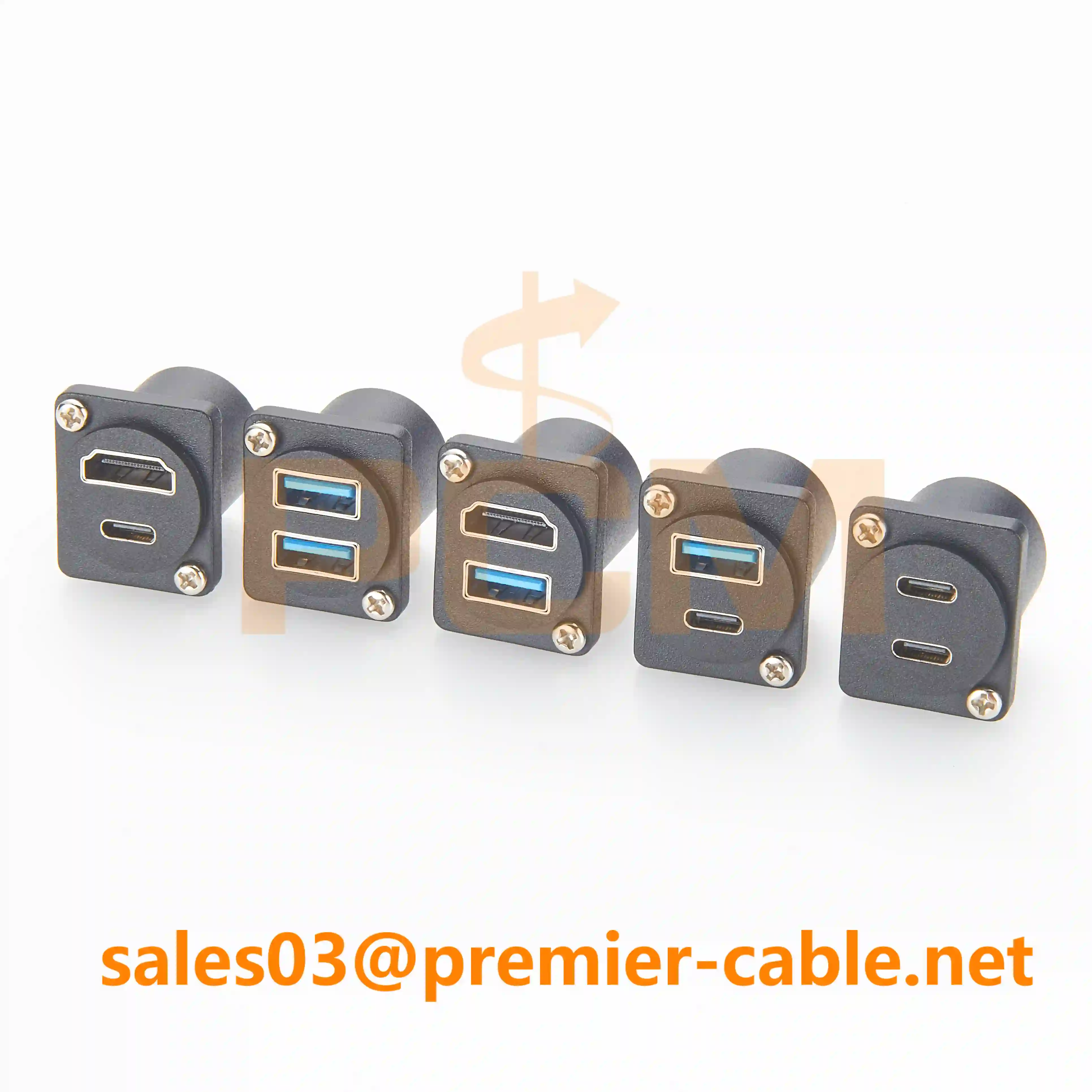

Možnosti kombinacije dvojnih-pristanišč

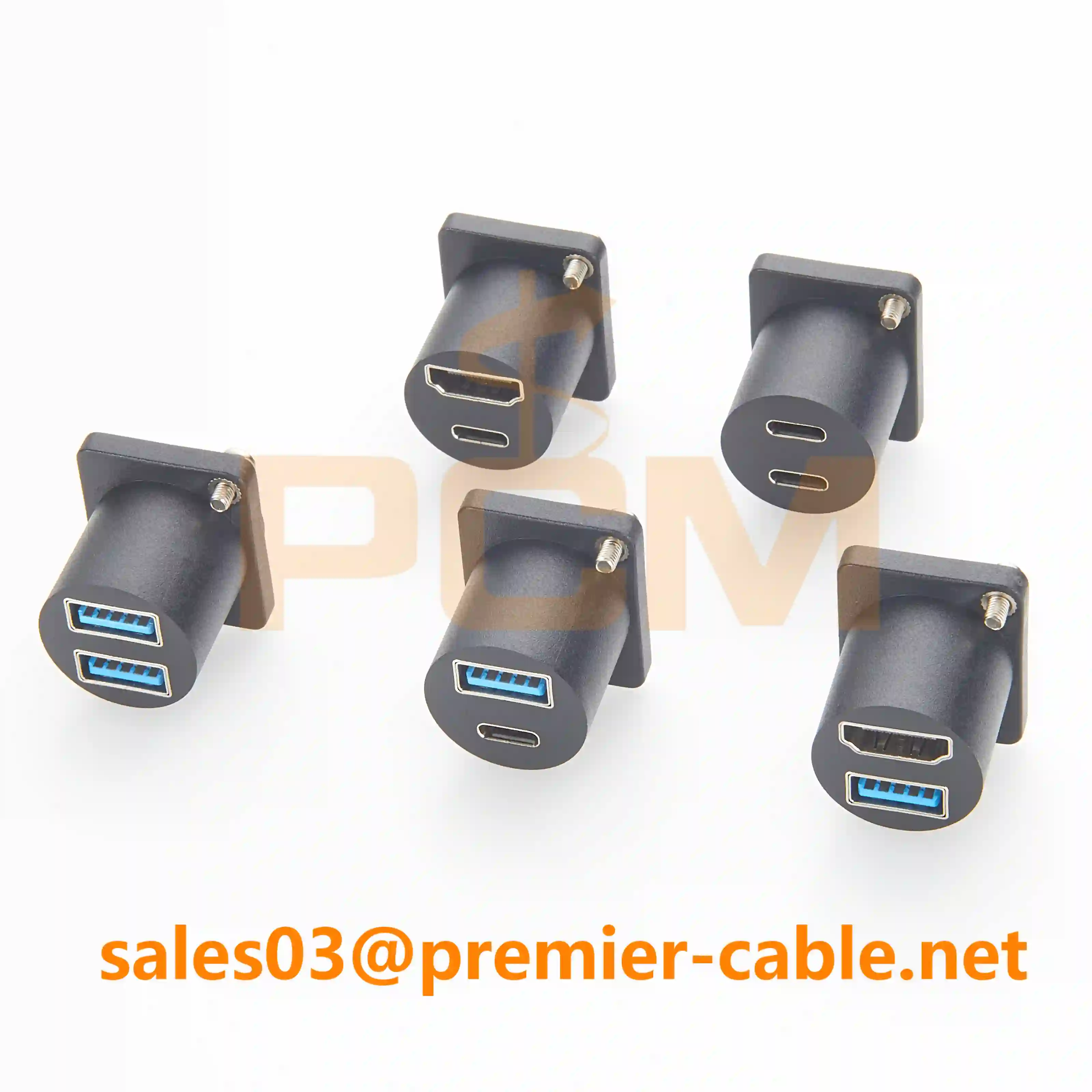

Celoten nabor izdelkov za krmilne omare
Enojna-vrata proti dvojnim-vratom: kaj se spreminja v praksi
Prihranek prostora ni samo izrez sam. Najmanjša razdalja med dvema sosednjima izrezoma,-ki je potrebna za ohranitev togosti plošče-je v celoti odpravljena z modulom z dvojnimi-vrati.
| Postavka | Dva adapterja z-enimi vrati | En adapter z dvojnimi-vrati |
|---|---|---|
| Potrebni so izrezi na plošči | 2 ločeni odprtini | 1 kombinirana odprtina |
| Skupna uporabljena površina plošče | Večje (vključuje-razdaljo med izrezi) | Manjša (odstranjena razdalja) |
| Položaji vijakov | 4 (2 na adapter) | 2 |
| Notranji kabli | 2 ločena repa | 1 ali 2 repa iz enega modula |
| Montažni koraki | Namestite, poravnajte, pritrdite × 2 | Namestite, poravnajte, pritrdite × 1 |
| Videz plošče | Dve ločeni odprtini | Ena čista integrirana odprtina |
Pet pogostih kombinacij dvojnih-pristanišč
Dvojni USB-A
Dve vrati USB-A v enem modulu plošče. Primerno za opremo, ki uporablja podedovane periferne naprave USB: pogone USB, tipkovnice, miške, čitalnike črtne kode, vzdrževalne prenosnike. Možnosti različice USB: USB 2.0 ali USB 3.0. Za večino industrijskih vzdrževalnih nalog (nalaganje vdelane programske opreme, prenos dnevnika) zadostuje USB 2.0. USB 3.0 je prednosten, ko se redno prenašajo velike podatkovne datoteke.
Dvojni USB-C
Dve vrati USB-C v enem modulu. Primerno za novejše modele opreme, ki uporabljajo tip-C za prenos podatkov, polnjenje ali oboje.
⚠️ Pomembno:USB-C je oblika konektorja in ne en sam protokol. Pred naročilom potrdite, ali morajo vsaka vrata podpirati samo podatke, podatke + polnjenje ali podatke + video (nadomestni način). Vsi vmesniki plošče USB-C ne podpirajo vseh funkcij.

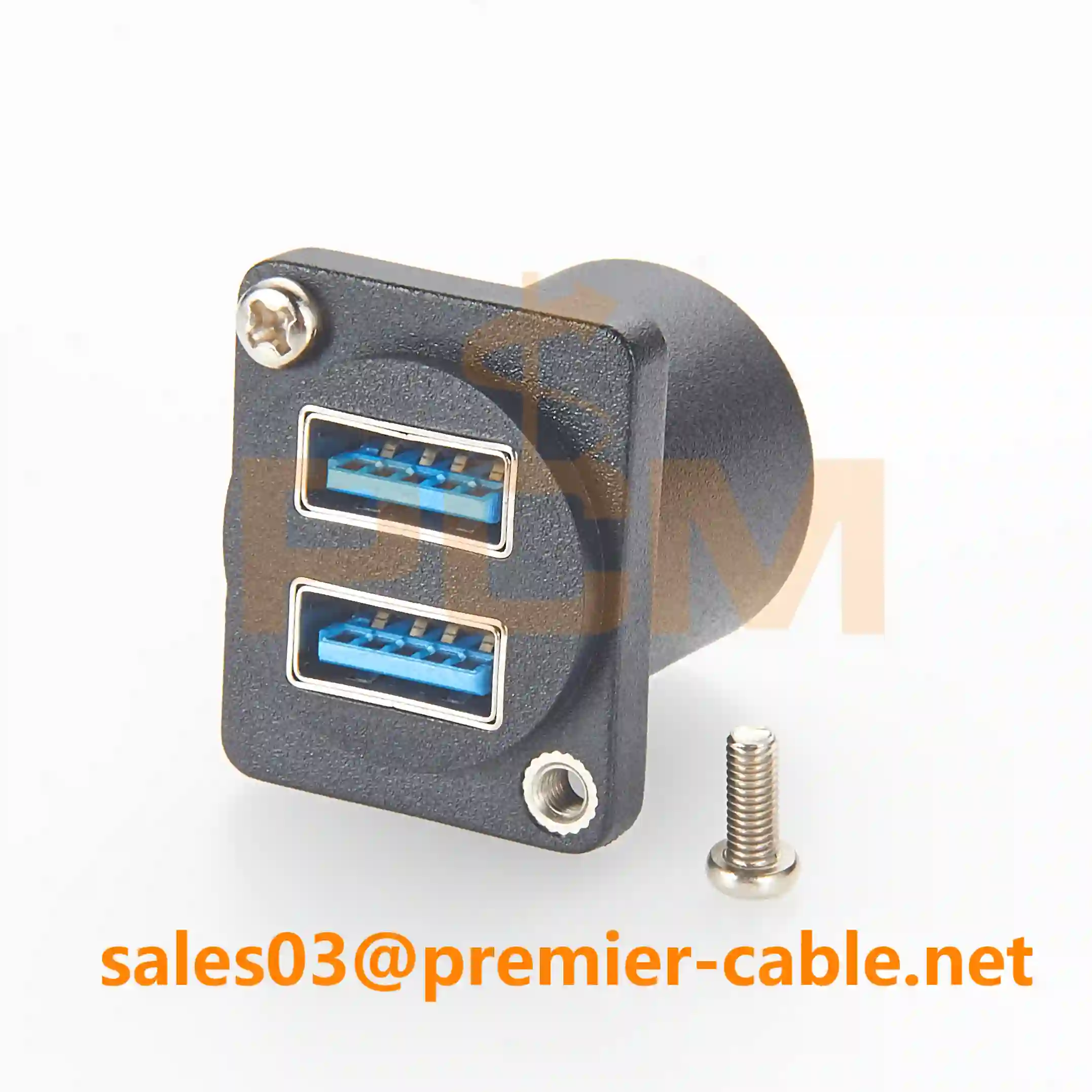

Dvojni adapter za pritrditev na ploščo-A

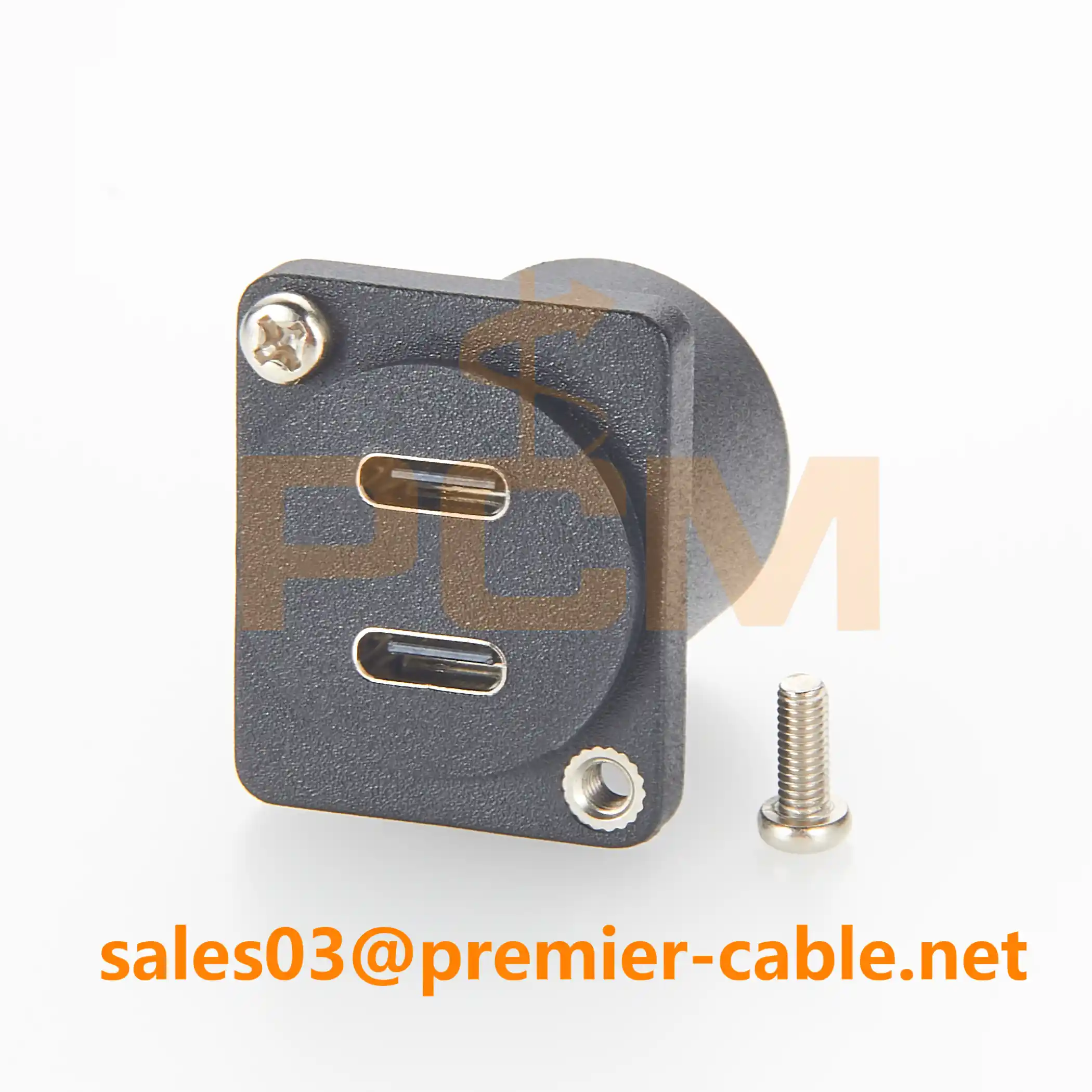

Dvojni adapter za pritrditev na ploščo USB-C

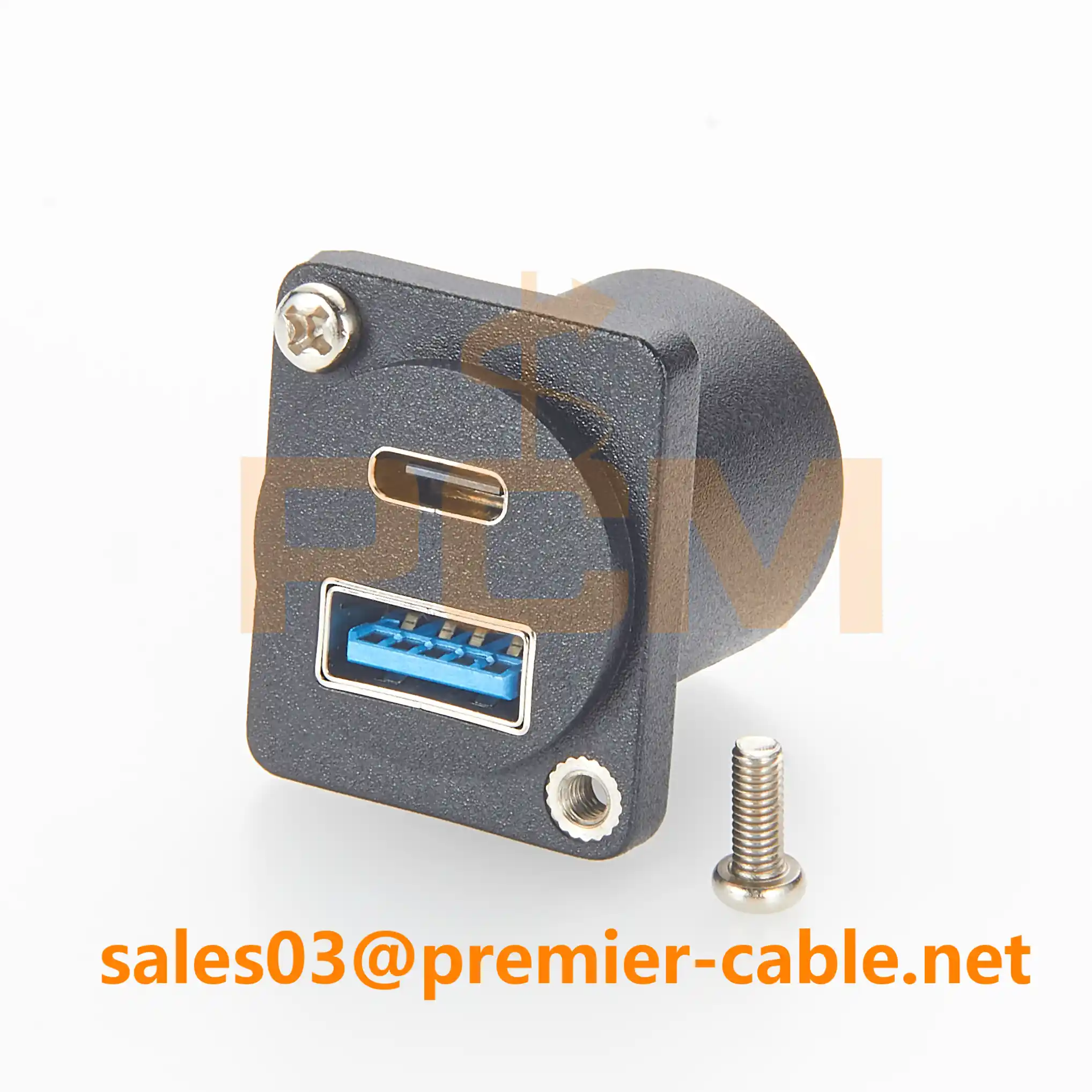

USB-A + USB-C adapter za pritrditev na ploščo
USB-A + USB-C
En USB-A in en USB-C v enem modulu. Praktična kombinacija prehodnega-obdobja za opremo, ki mora služiti tako starim napravam USB-A kot novejšim napravam tipa-C. To je trenutno najpogostejša zahteva proizvajalcev opreme OEM, ker zajema tako obstoječa vzdrževalna orodja kot novejše prenosne računalnike, ne da bi morali uporabniki nositi adapterje.
HDMI + USB-A
En HDMI in en USB-A v enem modulu. Primerno za plošče HMI, vgrajene osebne računalnike in nadzorne sisteme, ki potrebujejo izhod zaslona + periferni dostop s sprednje plošče. Pri določanju potrdite različico HDMI (1.4 za 1080p, 2.0 za 4K pri 60 Hz) in ali je potreben aktivni kabel za daljše zadnje kable.
HDMI + USB-C
En HDMI in en USB-C v enem modulu. Primerno za novejše kompaktne sisteme, kjer operater potrebuje zunanji zaslon in podatke tipa-C ali dostop do polnjenja z enega območja storitvene plošče.

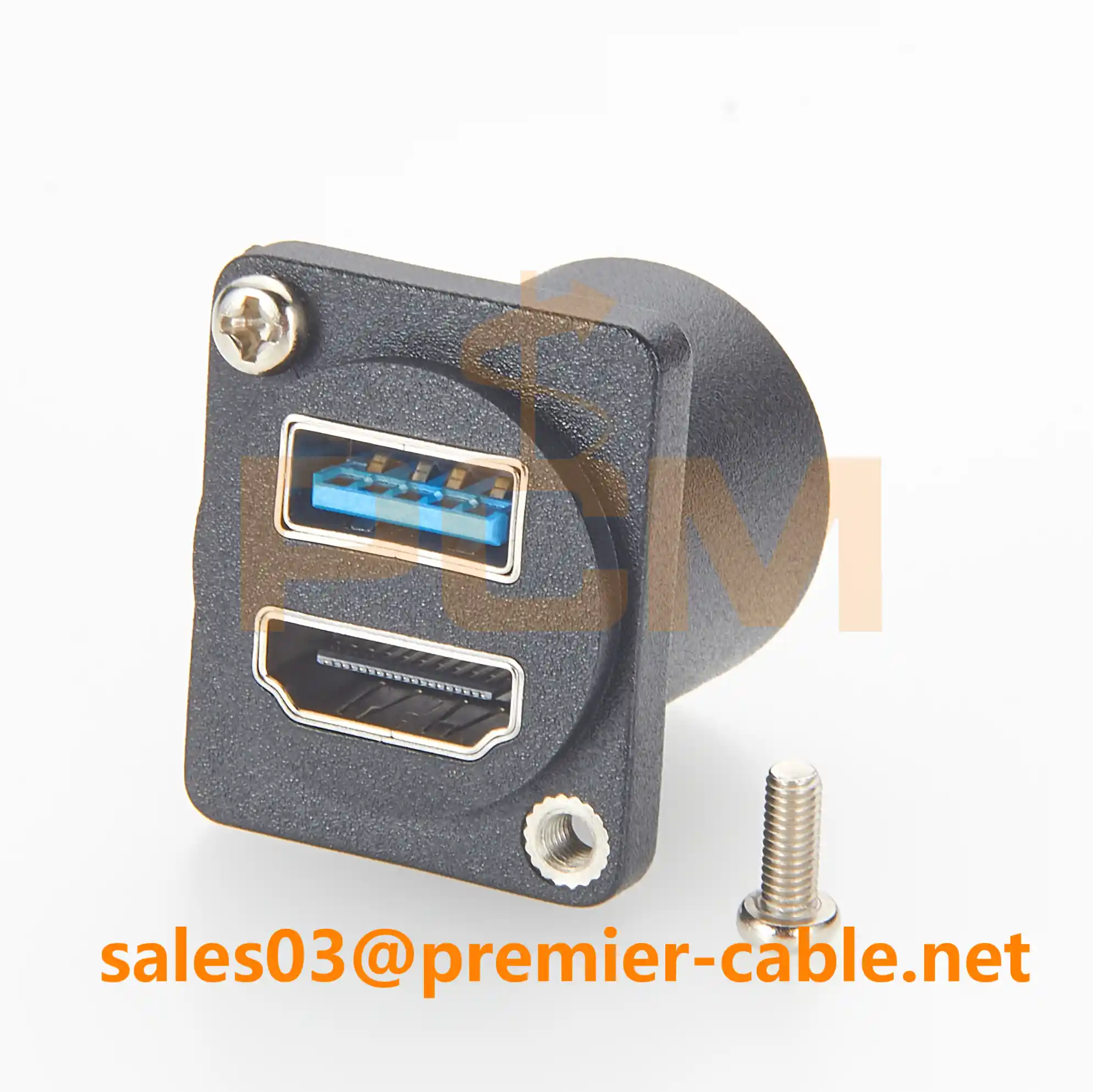

HDMI + USB-A adapter za pritrditev na ploščo

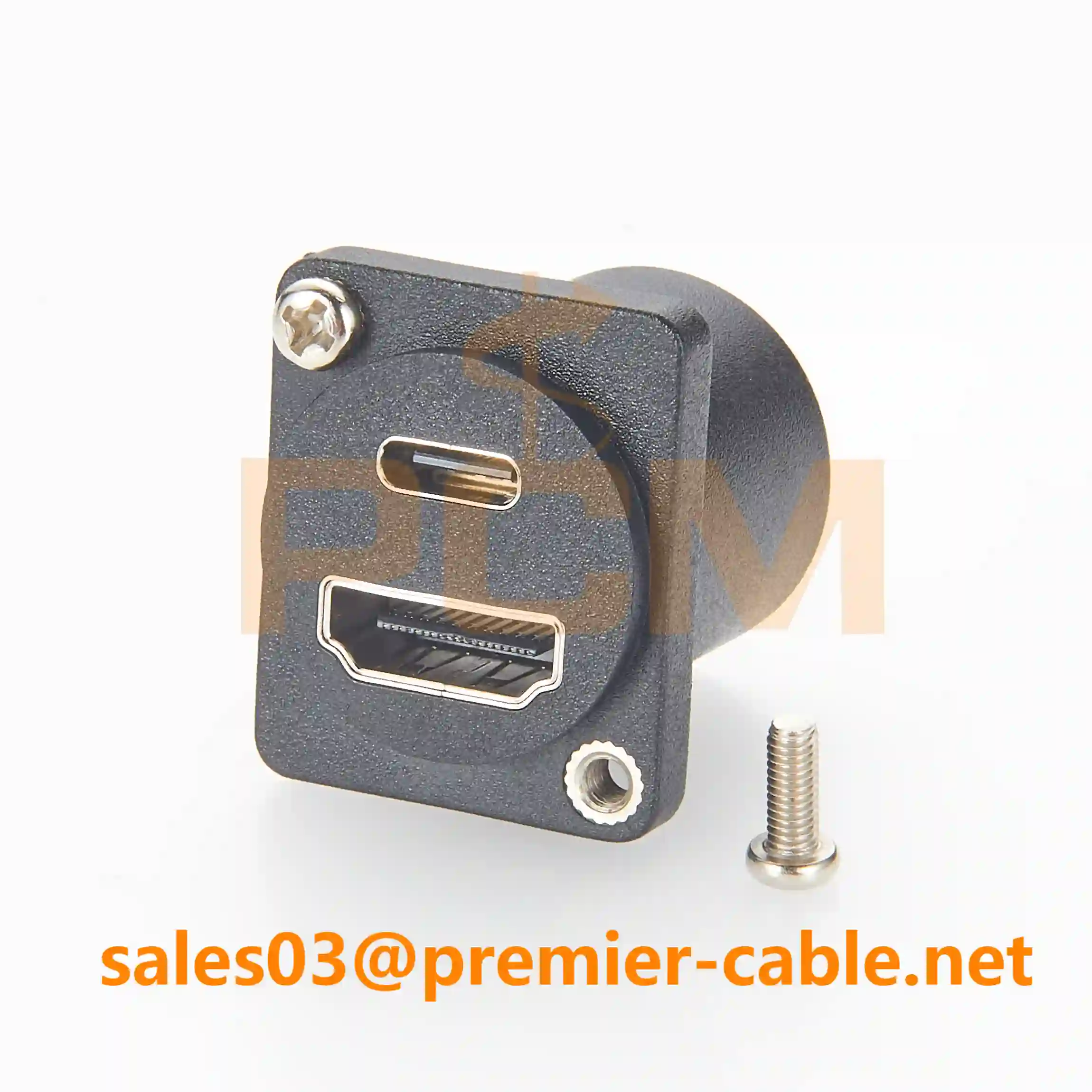

HDMI + USB-C adapter za pritrditev na ploščo
Mehanske specifikacije za potrditev pred naročilom
Adapterji z dvojnimi-vrati zahtevajo natančnejše preverjanje dimenzij kot različice z enimi-vrati, ker je izrez plošče večji in je odmik od zadaj bolj kritičen.
Mora-Potrditi elemente
- Kombinacija vrat.Katera dva vmesnika sta potrebna?
- Mere izreza plošče.Velikost pravokotne odprtine v kovinski plošči.
- Razpon debeline plošče.Preverite, ali adapter podpira dejansko debelino ohišja; debelejše plošče bodo morda zahtevale podaljšane{0}}različice navojev.
- Dolžina in smer zadnjega kabla.Koliko prostora je na voljo za ploščo? Ali mora kabel izstopiti naravnost, pod kotom 90 stopinj ali pod določenim kotom?
- Različica USB / HDMI.To določa specifikacije notranjega ožičenja in priključka.
Primerno-za-potrditev elementov (za projekte po meri)
| Parameter | Kaj navesti |
|---|---|
| Razmik lukenj za vijake | Razdalja-do-središča |
| Mere sprednje prirobnice | Celotna vidna površina na sprednji strani plošče |
| Material ohišja | Cinkova zlitina, aluminij ali plastika |
| Zahteva za zaščito | Popolnoma kovinski ščit za EMC{0}}občutljiva okolja |
| IP ocena | standard IP20; IP65/IP67 za izpostavljenost prahu ali brizganju |
| Zadnji konektor spol | Ženski-na-ženski prehod-skozi ali kabelski rep |
📩 Namig za OEM projekte
Zagotavljanje risbe plošče z merami notranjega prostora je najhitrejši način za potrditev prileganja. To odpravlja --tolerance za izreze in zadnje napeljave kablov.
Pogosto zastavljena vprašanja
Ali imata dve vrati v adapterju z dvojnimi-vrati različne dolžine kabla?
ja Različice po meri imajo lahko različne dolžine zadnjega kabla za vsaka vrata. To je običajno, ko sta dve notranji priključni točki na različnih razdaljah za ploščo.
Kakšno debelino plošče običajno podpirajo adapterji z dvojnimi-vrati?
Večina standardnih različic podpira običajne industrijske plošče in debeline ohišij. Za debelejša ohišja so na voljo različice s podaljšanim-navojem ali sponkami-. Potrdite pri dobavitelju, če je debelina plošče zunaj standardnega območja.
Ali so adapterji z dvojnimi-vrati na voljo v različicah z oznako IP65?
Standardne različice so običajno IP20 (notranje, brez brizganja). Različice IP65/IP67 s tesnili in zatesnjenimi pokrovi so na voljo za pranje-ali zunanja okolja, vendar jih je treba navesti v fazi ponudbe.
Ali USB-C na adapterju plošče podpira polnjenje in video?
Ni nujno. USB-C je oblika konektorja. Ali določen adapter plošče podpira samo podatke, podatke + polnjenje ali podatke + video (nadomestni način), je odvisno od notranjega ožičenja. Pred naročilom vedno potrdite zahtevano funkcijo.
Kaj se zgodi s kakovostjo signala HDMI pri daljših zadnjih kablih?
Za HDMI pri višjih ločljivostih imajo pasivni kabli praktično omejitev dolžine, nad katero se lahko signal poslabša. Če je zadnji kabel dolg, pri dobavitelju preverite, ali je potreben aktivni kabel ali kondicioner signala.
Potrebujete adapter za pritrditev na ploščo z dvojnimi-vrati po meri?
Pošljite nam svojekombinacija vrat, velikost izreza plošče, debelina plošče, dolžina zadnjega kabla in različica USB/HDMI. Potrdili bomo ustreznost in vrnili risbo.
- Na voljo so standardne kombinacije (dvojni USB-A, dvojni USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C).
- Dolžina kabla po meri, material ohišja in postavitev vrat so na voljo za projekte OEM.
- Niste prepričani, katera kombinacija ustreza? Opišite svojo postavitev plošče in priporočili vam jo bomo.
Izvorni dvojni{0}}vratni adapterji USB in HDMI za pritrditev na ploščo
Premier Cableizdeluje adapterje za pritrditev na ploščo z dvojnimi-vrati-A, USB-C in HDMI za nadzorne omare, plošče HMI, industrijske osebne računalnike, kioske in opremo OEM. Na voljo so standardne konfiguracije in konfiguracije po meri. Obrnite se na našo inženirsko ekipo za podporo glede specifikacij ali ponudbo.
